產品介紹

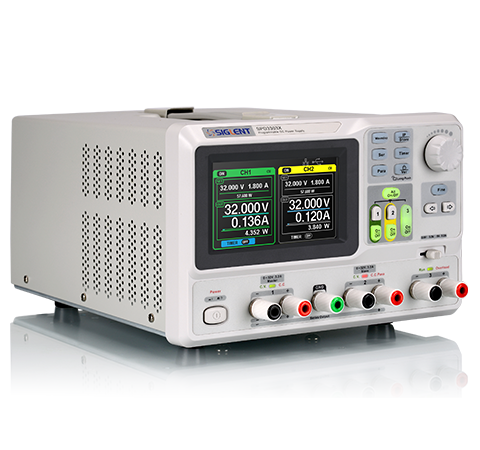

SPD3303X/X-E系列高精度可編程直流電源

主要特性

• 總功率220 W
• 三路高精度電源獨立可控輸出
• 5位電壓和4位電流顯示，最小分辨率為1 mV，1 mA
• 100 V、120 V、220 V、230 V兼容的設計
• 4.3英寸的TFT液晶顯示屏，480 *272高分辨率

優異的輸出性能

SPD3303X/X-E性能強勁、穩定，即使非常小的電壓或電流變化，也能夠準確模擬，完全滿足負載的供電要求。

•  超高的分辨率：1 mV，1 mA
•  優良的設定和回讀精度，確保輸出精確純凈
•  支持面板編程和定時輸出
•  三路高精度電源獨立可控輸出



便捷操作與實時顯示

• 通過面板操作，即可實現面板時序輸出功能（5組定時設置和輸出控制）。同時，與完善的上位機軟件EasyPower相配合，可實現全面的通信和控制需求。
• SPD3303X/X-E可編程線性直流電源配備了4.3英寸、16萬色TFT-LCD液晶顯示屏，分辨率為480×272，可顯示電壓、電流，讓用戶更加清楚、實時地了解輸出狀態。



串聯/并聯/獨立模式功能



串并聯功能能夠?qū)陕冯娫春喜⒊梢宦冯娫词褂茫瑪U(kuò)充了單路電源的輸出功率范圍，這在一些應用場所帶來了方便。三路獨立電源均可單獨控制輸出開關，也可同時打開或關斷，使用起來非常方便。



規格參數

---

通道輸出	CH1 輸出電壓：0 ～ 32 V，輸出電流：0 ～ 3.2 A CH2 輸出電壓：0 ～ 32 V，輸出電流：0 ～ 3.2 A CH3 輸出電壓：2.5/3.3/5.0 V，輸出電流 3.2 A
顯示	SPD3303X-E： 4.3 英寸真彩 TFT-LCD四位電壓、三位電流顯示 SPD3303X： 4.3 英寸真彩 TFT-LCD五位電壓、四位電流顯示
分辨率	SPD3303X-E：10 mV/10 mA SPD3303X：1 mV/1 mA
設定精度	SPD3303X-E：電壓 ±（0.5% of reading+2 digits）電流 ±（0.5% of reading+2 digits） SPD3303X：電壓 ±（0.03% of reading+10 mV）電流 ±（0. 3% of reading+10 mA）
回讀精度	SPD3303X-E： 電壓 ±（0.5% of reading+2 digits）電流 ±（0.5% of reading+2 digits） SPD3303X： 電壓 ±（0.03% of reading+10 mV）電流 ±（0. 3% of reading+10 mA）

恒壓模式

電源調整率	≤ 0.01%+2 mV
負載調整率	≤ 0.01%+2 mV
紋波和噪聲	300μVrms/2mVpp(5Hz - 1MHz)
恢復時間	＜ 50 μs（負載改變 50%，最小負載 0.5 A）

恒流模式

電源調整率	≤ 0.2%+250 μA
負載調整率	≤ 0.2%+250 μA
紋波和噪聲	≤ 3 mArms

并聯模式

電源調整率	≤ 0.01%+2 mV
負載調整率	≤ 0.01%+2 mV

串聯模式

電源調整率	≤ 0.01%+5 mV
負載調整率	≤ 300 mV





























































型號

通道輸出

顯示

分辨率

設定精度

回讀精度

SPD3303X

CH1：32 V/3.2 A CH2：32 V/3.2 A，CH3：2.5/3.3/5.0 V/3.2 A

4.3英寸真彩TFT-LCD 五位電壓顯示，四位電流顯示

1 mV，1 mA

電壓 ±(0.03% of reading+10 mV) 電流 ±(0.3% of reading+10 mA)

電壓±(0.03% of reading+10 mV) 電流±(0.3% of reading+10 mA)

SPD3303X-E

CH1：32 V/3.2 A，CH2：32 V/3.2 A，CH3：2.5/3.3/5.0 V/3.2 A

4.3英寸真彩TFT-LCD 四位電壓顯示，三位電流顯示

10 mV，10 mA

電壓 ±(0.5% of reading+2digits) 電流 ±(0.5% of reading+2digits)

電壓±(0.03% of reading+10 mV) 電流±(0.3% of reading+10 mA)
