產品介紹

主要特性
頻率范圍從9 kHz ~ 1.5 GHz
顯示平均噪聲電平 DANL -155 dBm/Hz （典型值）
相位噪聲< -99 dBc/Hz（1 GHz，偏移 10 kHz，典型值）
全幅度精度<1.2 dB
最小分辨率帶寬（RBW）1 Hz

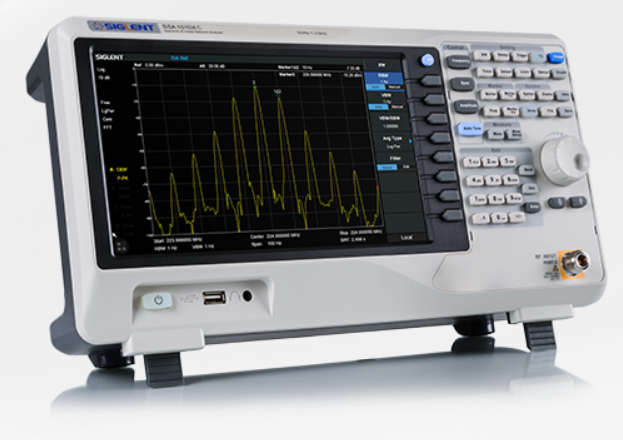

超乎想象的入門級頻譜分析儀
SSA1000X作為鼎陽科技頻譜分析儀入門級產品，延續了SSA3000X系列成熟的射頻和數字中頻處理技術，功能多樣，性能出色，體積小巧，操作便捷，各項指標均達到了同類產品的國際領先水平，同時價格在同級別產品中也頗具競爭力。

· 掃寬9 kHz 到1.5 GHz，最小分辨率帶寬1 Hz
· 顯示平均噪聲電平低于-155 dBm/Hz，全幅度精度優于0.7 dB，相位噪聲低于-98 dBc/Hz
· 標配前置放大器，遠程控制指令集，EasySpectrum上位機軟件
· 選配跟蹤信號源，傳輸響應測量功能，駐波比測量功能，信號功率測量功能，EMI預兼容測試功能
低成本的EMI預兼容測試方案
在EMI診斷和EMI預兼容測試方面有豐富的功能和附件支持，包括：

· 測試補償Correction，針對探頭，天線，LISN，電纜的頻響補償功能
?· 限制線判斷Limit，加載EMI國際標準限制線，或用戶自定義限制線
?· 符合CISPR 16的EMI濾波器和準峰值檢波器，可配置準峰值的測量駐留時間
?· 提供SRF5030T近場探頭套裝，針對空間輻射，線?纜，PCB等查找干擾源
?· 提供SEM5040A人工電源網絡，可進行單相設備傳導騷擾電壓測量
?· EasySpectrum上位機軟件，支持完整的EMI預兼容測試自動化實施流程


 信號功率測量
具備豐富的無線通信信號功率測量功能：

· 信道功率(CHP, Channel Power)，
· 鄰道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用帶寬(OBW, Occupied Bandwidth)，
· 時域功率(T-Power, Time Domain Power)，
· 三階交調分析(TOI, Third-Order Intercept)，
· 頻譜監測瀑布圖(Spectrum Monitor)

規格參數

---

測量頻率范圍	SSA1015X：9 kHz~1.5 GHz SSA1015X-C：9 kHz~1.5 GHz
分辨率帶寬	SSA1015X：1 Hz~1 MHz SSA1015X-C：1 Hz~1 MHz，1-3-10 步進
顯示平均噪聲電平	SSA1015X：~152 dBm/Hz SSA1015X-C：~156 dBm/Hz
相位噪聲	<-99 dBc/Hz@1 GHz
跟蹤源	SSA1015X：5 MHz~1.5 GHz SSA1015X-C：無

全幅度精度	SSA1015X：< 1.2 dB SSA1015X-C：< 1.2 dB
標配功能	前置放大器
選配功能	通用測量選件 EMI測量選件 數字調制分析選件
顯示	標配 10.1 英寸多點觸摸屏，支持鼠標和鍵盤控制


型號

頻率范圍

矢量網絡分析范圍

分辨率帶寬（RBW）

相位噪聲(典型值)

顯示平均噪聲電平

跟蹤源

含稅價
SSA1015X（停產）

9 kHz~1.5 GHz



1 Hz~1 MHz

<-99 dBc/Hz

-155 dBm/Hz

選配

￥9,980
SSA1015X-C

9 kHz~1.5 GHz



1 Hz~1 MHz，1-3-10 步進

<-99 dBc/Hz

-152 dBm/Hz

無

電商專賣
