7月，我公司接到蘇州阿爾斯通高壓電氣開關有限公司張經理的電話，主題是詢問德國EA電源產品PS9300-15（此型號不是新9000系列，是老型號）的更換問題。那時，原則上老型號已經不再供貨，即便供貨，周期也很長。這個電源是配套在他們一套測試系統里提供電力的，等不了那么長時間。

  于是，這里就有個測試系統和新電源PS8360-15是否能匹配的問題。這個問題沒辦法簡單回答，于是擇日我到了現場。發現問題比電話里的還要復雜。

  電源通過模擬接口連接測試系統的控制板，控制板通過模擬輸出0-10V來控制EA電源的實際輸出，比如輸出5V，對應EA電源就應該輸出300V的一半，也就是150V。

  經過多方了解后，我公司技術人員發現了問題所在。測試系統的控制板的供電電源電壓是12V，當控制板故障時，會直接輸出12V到EA電源的模擬接口上，12V對應了360V輸出電壓，而這相當于提高了20%電壓，這個結果直接導致兩個結果：

   一、外圍控制板把EA電源模擬接口部分的電路打壞了，

   二、在損壞之前，還指揮電源輸出了超過額定輸出電壓20%的電壓給負載（EA輸出是有保護的，最多是超過額定電壓10%，但是保護也需要時間），導致負載也燒壞。

   接下來就檢查新型號電源是否匹配測試系統。結果非常驚喜地發現，新型號電源能在匹配系統的同時，還能很好地隔離來自外圍的故障。解釋如下：

   當測試系統接上PS 8360-15電源，，對電源模擬輸入10V信號，則PS 8360-15，應該輸出360V電壓。這是不符合原來輸出300V的要求的，相差了20%，這會打壞負載。處理辦法是，在控制板和電源模擬接口之間加一個很簡單的分壓電路（由兩個電位器構成，方便調節）使得其剛好只輸出5/6的電壓信號，那么電源輸出電壓也就只有360×5/6=300V。

   這個簡單的分壓電路不光匹配了滿量程電壓，還起到了限壓的作用。當外圍控制板再次故障，輸出12V電壓時，經過分壓電路處理，也只會輸出12×5/6=10V，這是打不壞電源的模擬接口的，避免了損失擴大。

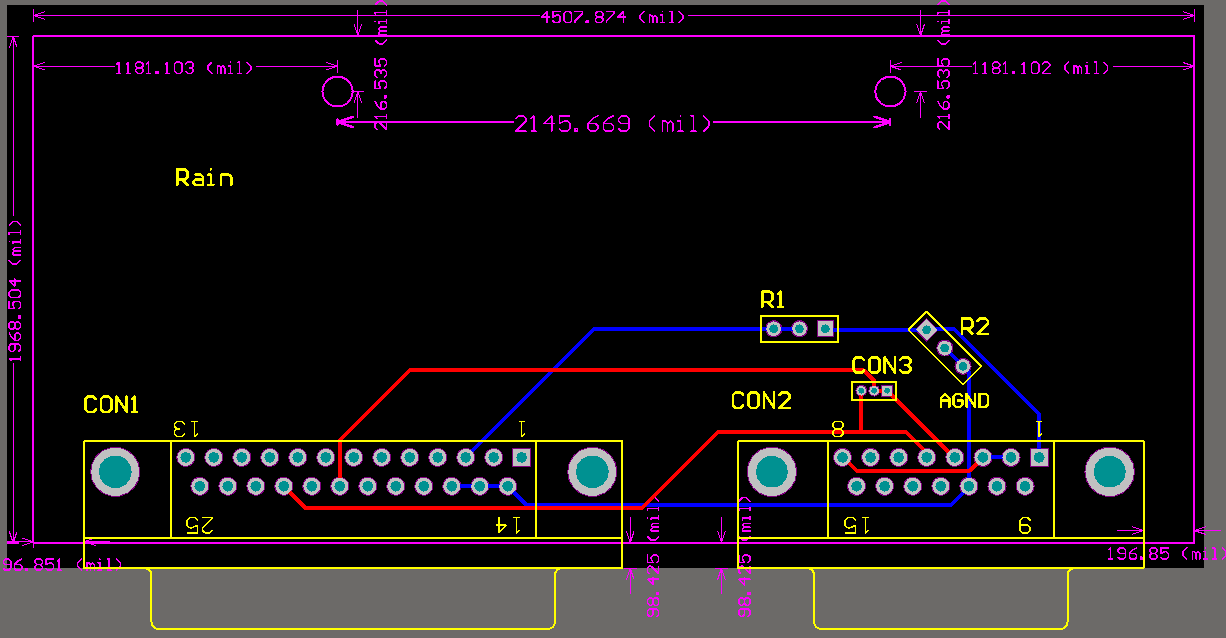

       但是光是分壓電路，還是不夠的，因?yàn)榭刂瓶ń涌诤托码娫唇涌谶€不一致，需要制作個像樣的，可靠的轉接器，才能交付客戶。我們專門畫了版圖，到電子市場找了合適的盒子，制版，焊接，調試。終于，如下圖：
